BIGTREETECH SKR V3 EZ

BIGTREETECH SKR V3 EZ – Leistungsstarkes 32-Bit-Board

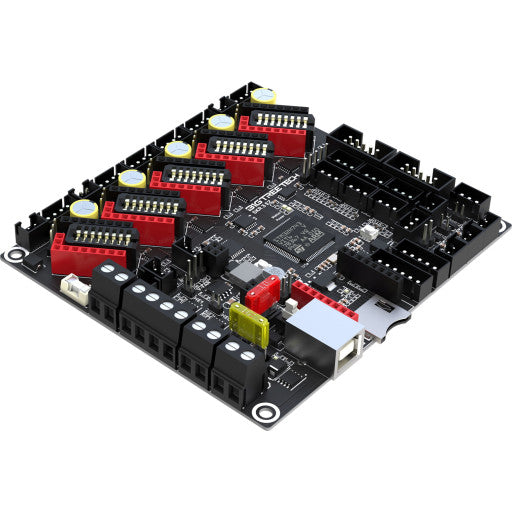

Das SKR V3 EZ ist ein 32-Bit-Controllerboard für den Umbau und die Aufrüstung von 3D-Druckern. Es richtet sich an ambitionierte Anwender, die volle Kontrolle über Firmware, Treiber und Peripherie wollen. Kern ist ein 32-Bit-ARM-Cortex-M7-Mikrocontroller (STM32H743VI) mit 480 MHz.

Auf einen Blick – Deine Vorteile:

• Schneller Prozessor: Der 480-MHz-Cortex-M7 verarbeitet komplexe Bewegungs- und UI-Berechnungen und soll laut Hersteller ruckelfreie Drucke ermöglichen.
• Flexible Treiberwahl: Unterstützt sowohl EZ- als auch TMC-Stepper-Treiber und lässt sich an unterschiedliche Setups anpassen.
• Einstellbare Motorspannung: Per Jumper von 12 V bis 48 V wählbar (48 V nur mit TMC5160 Pro).
• Offene Firmware: Kompatibel mit Marlin, Klipper und RepRap.
• Umfangreiche I/O: Micro-SD, WLAN-Module, BLTouch und Filament-Sensor lassen sich anschließen.

Treiber- und Spannungsoptionen

Über Jumper wählst Du die Motorspannung von 12 V bis 48 V, wobei die volle Spannung nur mit TMC5160-Pro-Treibern verfügbar ist. Kompatibel sind EZ-Serie (EZ5160/2209/2208/2225/2226/2130/6609) und gängige TMC-Modelle.

Anschlüsse und Sicherheit

Das Board bietet drei CNC- und drei normale Lüfteranschlüsse, einen Micro-SD-Slot für Firmware-Updates sowie EEPROM zur Parameterspeicherung. Ein austauschbare Sicherung und Thermistor-Schutz sind laut Datenblatt gegen Kurzschluss und thermisches Durchgehen ausgelegt.

Häufig gestellte Fragen (FAQ)

Welche Firmware kann ich verwenden?

Das Board ist mit den Open-Source-Firmwares Marlin, Klipper und RepRap kompatibel. Firmware-Updates erfolgen über den Micro-SD-Slot.

Erreiche ich immer 48 V Motorspannung?

Die 48 V sind nur in Verbindung mit TMC5160-Pro-Treibern verfügbar. Ohne diese liegt die einstellbare Spannung darunter, konfigurierbar per Jumper ab 12 V.

Welche Treiber passen auf das Board?

Es unterstützt sowohl die EZ-Serie als auch Standard-TMC-Treiber wie 5160, 2209, 2208, 2225, 2226 und 2130.
