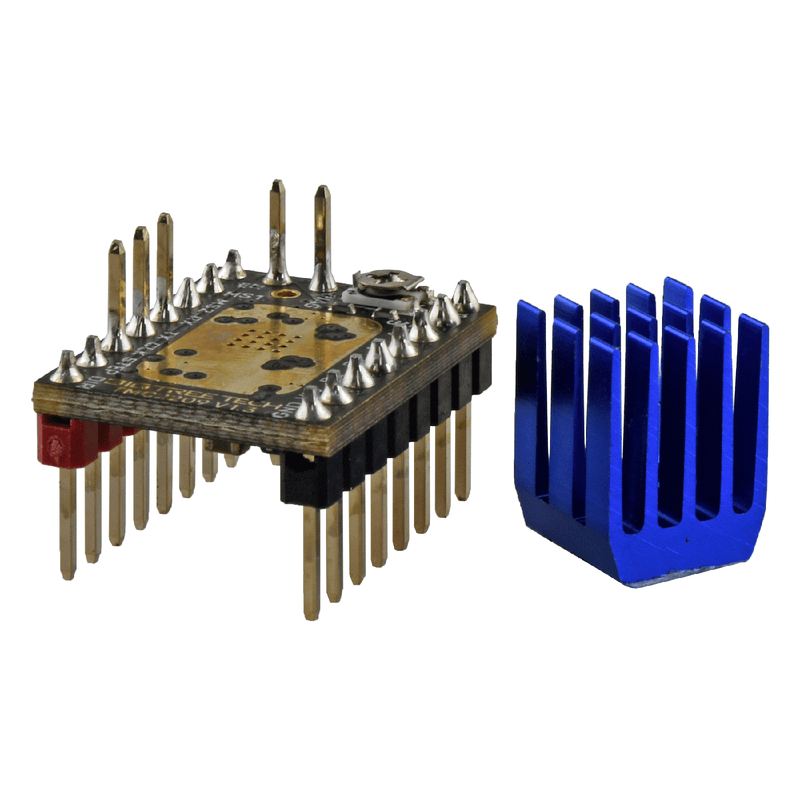

BIQU BTT TMC2209 V1.3

BIQU BTT TMC2209 V1.3 – Leiser Schrittmotortreiber zum Nachrüsten

Der TMC2209 V1.3 ist ein Schrittmotortreiber für 3D-Drucker, CNC-Maschinen und andere Motion-Control-Systeme. Er verarbeitet klassische STEP/DIR-Signale und lässt sich zusätzlich per UART konfigurieren. Damit richtet er sich an alle, die laute Achsgeräusche ihres Druckers reduzieren und gleichzeitig mehr Kontrolle über die Motoransteuerung gewinnen wollen.

Auf einen Blick – Deine Vorteile:

• Leiselauf: StealthChop2 senkt die Motorgeräusche spürbar – relevant, wenn der Drucker im Wohn- oder Büroraum steht.
• UART-Konfiguration: Strom, Microstepping und Diagnose lassen sich per Software einstellen, statt Jumper und Poti anzufassen.
• Sensorless Homing: StallGuard4 ermöglicht das Referenzieren ohne mechanische Endschalter und spart Verkabelung.
• Pin-kompatible Bauform: Der Tausch gegen ältere Treiber gelingt ohne Umbau an Board oder Kabelbaum.
• Breiter Spannungsbereich: Laut Datenblatt von ca. 4,75 V bis 29 V nutzbar – passend zu 12-V- wie 24-V-Setups.

Strom und Laufruhe

Der Hersteller gibt einen RMS-Motorstrom von bis zu 2,0 A bei einem Spitzenstrom von bis zu 2,8 A an. Das Gewicht des Moduls liegt bei 50 g.

Microstepping bis 256

Über SpreadCycle und die MicroPlyer-Interpolation werden nach Herstellerangabe bis zu 256 Microsteps erreicht, was Vibrationen reduziert und die Bewegung gleichmäßiger macht.

Häufig gestellte Fragen (FAQ)

Passt der Treiber auf mein vorhandenes Mainboard?

Die Bauform ist pin-kompatibel zu früheren Treibergenerationen, ein Upgrade ist also ohne größere Änderungen an Verkabelung oder Board vorgesehen. Prüfe vor dem Kauf trotzdem den Sockel deines Boards.

Brauche ich UART zwingend?

Nein. Der Treiber arbeitet auch mit klassischen STEP/DIR-Signalen. UART wird nur benötigt, wenn du Konfiguration, Diagnose oder Sensorless Homing per Software nutzen möchtest.

Ist Sensorless Homing mit jedem Board möglich?

StallGuard4 setzt eine UART-Anbindung und eine passende Firmware-Unterstützung voraus. Ohne diese Voraussetzungen bleibt das Referenzieren über Endschalter.
