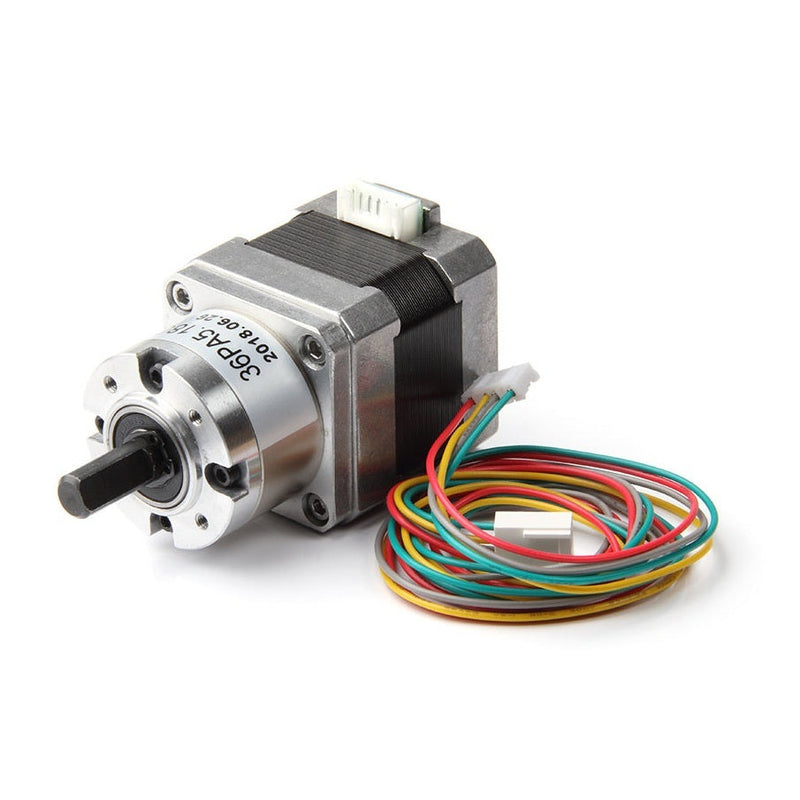

Bondtech Nema17 40+28 mm Geared Stepper Motor 20 mm D-Shaft

Bondtech Nema17 Geared Stepper Motor – Drehmoment für anspruchsvolle Extruder

Der Bondtech Nema17 ist ein Schrittmotor mit integriertem Getriebe (Untersetzung 5,18:1), bestehend aus 40 mm Motorkörper und 28 mm Getriebeeinheit. Gedacht ist er für Anwender, die einen Extruderantrieb mit höherem Drehmoment aufbauen oder ersetzen wollen – etwa wenn ein Direct-Drive-Setup bei zähen Materialien oder hohen Flussraten an seine Grenzen kommt.

Auf einen Blick – Deine Vorteile:

• Integriertes Getriebe: Die Untersetzung von 5,18:1 erhöht das nutzbare Drehmoment an der Abtriebswelle, ohne dass ein externes Getriebe angebaut werden muss.
• 8 mm D-Welle: Die abgeflachte Welle überträgt das Drehmoment formschlüssig – Zahnräder und Antriebshülsen sitzen ohne Durchrutschen.
• Standard-Nema17-Aufnahme: Lochkreis 28 mm mit 4x M3 entspricht dem gängigen Nema17-Muster und passt so auf viele vorhandene Halterungen.
• 1,8° Schrittwinkel: 200 Vollschritte pro Umdrehung, kombiniert mit der Untersetzung – eine feine Auflösung am Abtrieb.
• Ausgelegt auf Dauerbetrieb: Bondtech gibt eine auf lange Standzeiten ausgelegte Konstruktion und hohe Drehmomentausbeute an.

Getriebe und Drehmoment

Die 5,18:1-Untersetzung wandelt Motordrehzahl in Kraft um – genau das, was ein Extruder beim Fördern von Filament braucht. Der maximale Eingangsstrom liegt bei 1,2 A, was bei der Treiberkonfiguration berücksichtigt werden sollte.

Maße und Montage

Die Gesamtbaulänge setzt sich aus 40 mm Motorlänge und 28 mm Getriebeabschnitt zusammen, dazu kommt die 20 mm lange D-Welle mit 8,0 mm Durchmesser. Mit 406 g Gewicht ist der Motor deutlich schwerer als ein einfacher Nema17.

Häufig gestellte Fragen (FAQ)

Passt der Motor auf jede Nema17-Halterung?

Das Bohrbild entspricht mit 28 mm Lochkreis und 4x M3 dem Nema17-Standard. Zu prüfen ist aber der Bauraum: Durch den 28 mm langen Getriebeaufsatz baut der Motor länger als ein normaler Nema17, und die Abtriebswelle hat 8,0 mm statt der üblichen 5 mm.

Wie muss ich den Treiberstrom einstellen?

Der Hersteller nennt einen maximalen Eingangsstrom von 1,2 A. Der Treiber sollte entsprechend konfiguriert werden, dieser Wert also nicht überschritten werden.

Eignet sich der Motor für einen bewegten Druckkopf?

Mit 406 g ist er schwer. Auf einem schnell bewegten Direct-Drive-Kopf erhöht das die bewegte Masse spürbar – für Bowden-Aufbauten oder fest montierte Extruder ist das unkritisch.
