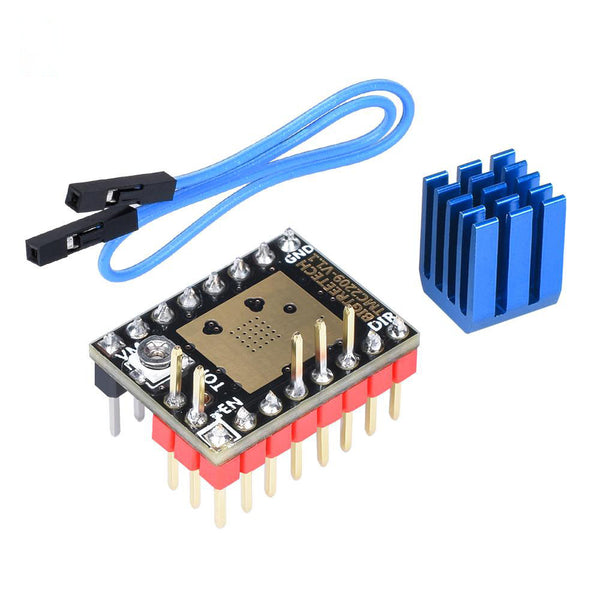

BTT TMC2209 V1.3 UART Schrittmotortreiber

BTT TMC2209 V1.3 – Leiser Antrieb per UART

Der TMC2209 V1.3 ist ein Schrittmotortreiber im Steckmodul-Format für 3D-Drucker-Mainboards mit wechselbaren Treibersockeln. Er wird klassisch über Step/DIR angesteuert und lässt sich zusätzlich per UART konfigurieren, statt Motorstrom und Microstepping am Poti und über Jumper festzulegen. Damit richtet er sich an alle, die ihre Achsen feiner aufgelöst und ruhiger betreiben wollen.

Auf einen Blick – Deine Vorteile:

• UART-Konfiguration: Einstellungen lassen sich per Software statt per Schraubendreher am Poti anpassen – praktisch beim Feintuning einzelner Achsen.
• Belastbarkeit: 2,8 A Spitzenstrom je Spule bei 5,5 bis 28 V Motorspannung – Reserve für kurzzeitige Lastspitzen.
• StallGuard4: Der Treiber gibt ein Signal aus, wenn sich der Motor nicht wie erwartet dreht – die Basis für lastabhängige Funktionen in der Firmware.
• CoolStep: Regelt den Strom dynamisch nach Last; die Einsparung wird vom Hersteller mit 75 % beziffert.
• Kompakt: Nur 5 g Gewicht und Logikspannung 3,3 bis 5 V – passend zu gängigen Board-Logikpegeln.

256 Microschritte für feinere Bewegung

Die flexible microPlyer-Interpolation erzeugt nach Herstellerangabe bis zu 256 Microschritte und unterteilt die Motorbewegung damit feiner, als es das eingehende Step-Signal vorgibt.

Spannungsbereich für 12-V- und 24-V-Setups

Mit einem Motorspannungsbereich von 5,5 bis 28 V arbeitet der Treiber sowohl in 12-V- als auch in 24-V-Systemen. Die Logikseite akzeptiert 3,3 bis 5 V.

Häufig gestellte Fragen (FAQ)

Kann ich den Treiber auch ohne UART betreiben?

Ja. Neben UART unterstützt der TMC2209 V1.3 die klassische Step/DIR-Ansteuerung. Ohne UART-Verbindung entfällt allerdings die Konfiguration über die Firmware.

Passt der Treiber auf mein Mainboard?

Es handelt sich um ein Steckmodul für Boards mit austauschbaren Treibersockeln. Prüfe vor dem Kauf, ob dein Mainboard wechselbare Treiber vorsieht und mit einer Logikspannung von 3,3 bis 5 V arbeitet.

Wofür ist StallGuard4 in der Praxis gut?

StallGuard4 erkennt eine blockierte oder ungewöhnlich laufende Motorachse und meldet das an das Board. Ob und wie diese Information genutzt wird, hängt von Mainboard und Firmware ab.
