Carvera PCB Fertigungspaket

Makera Carvera PCB Fabrication Pack – Ihre professionelle Leiterplatten-Fabrik

Verwandeln Sie Ihre Carvera CNC-Maschine in eine professionelle Produktionsstätte für Leiterplatten (PCBs). Dieses All-in-One-Paket enthält alles, was Sie benötigen, um die Fertigung von doppelseitigen Platinen zum Kinderspiel zu machen. Von den Rohplatinen bis hin zur UV-Lampe ist das Set komplett ausgestattet.

Warum das PCB Fabrication Pack Ihren Workflow revolutioniert

Professioneller Lötstopplack und Siebdruck

Das Auftragen von Lötstopplack verbessert das Aussehen Ihrer Leiterplatte deutlich und erleichtert das anschließende Löten enorm. Das Kit bietet eine elegante und einfache Lösung zum Auftragen des Lacks und beinhaltet ein spezielles, gefedertes Werkzeug, um den Lack exakt an den benötigten Stellen wieder zu entfernen. Zusätzlich können Sie mit dem in der Carvera integrierten Lasermodul mühelos Beschriftungen (Silkscreen) in den Lack gravieren, was Ihre PCBs noch benutzerfreundlicher und professioneller macht.

Doppelseitige PCBs leicht gemacht

Die Fertigung von doppelseitigen Leiterplatten ist oft eine große Herausforderung. Mit diesem umfassenden Paket wird der Prozess jedoch stark vereinfacht. Für Anfänger werden zudem Schritt-für-Schritt-Anleitungen (Tutorials) bereitgestellt, die Sie sicher durch jeden Arbeitsschritt führen.

Nahtlose Software-Integration

Sie müssen sich nicht in völlig neue Softwarepakete einarbeiten. Für einen reibungslosen Ablauf wurde ein intuitiver Konverter entwickelt, der Gerber-Dateien (das gängige PCB-Format) direkt in CAD-Dateien umwandelt. So können Sie problemlos mit VCarve Desktop oder einer anderen Ihnen vertrauten CAM-Software weiterarbeiten.

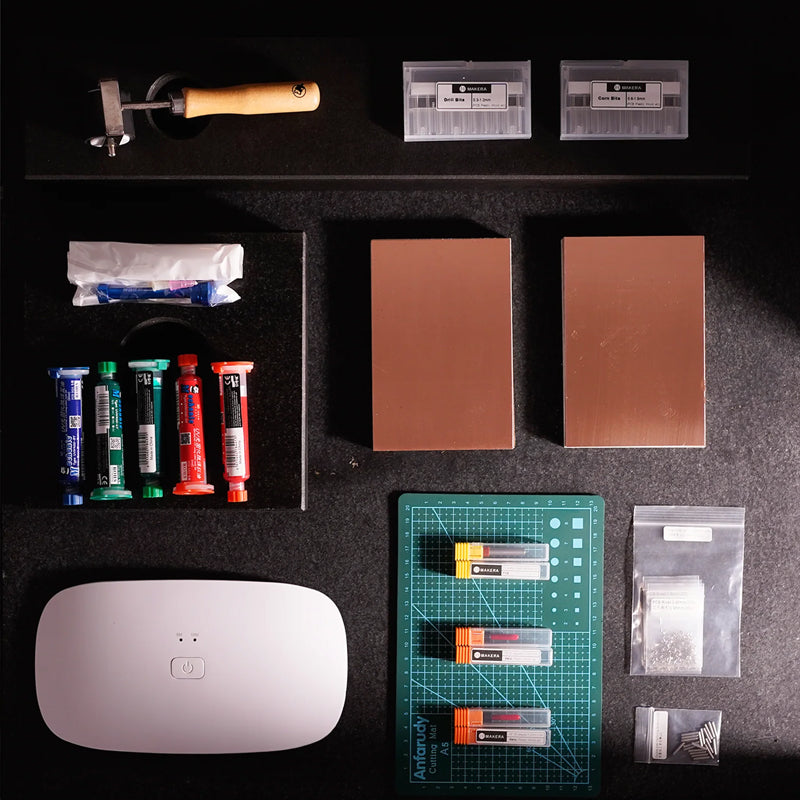

Lieferumfang des Komplettpakets

Das PCB Fabrication Pack enthält eine umfangreiche Auswahl an Verbrauchsmaterialien und Spezialwerkzeugen für sofortige Ergebnisse:

• 5x UV-härtender Lötstopplack (UV curable solder mask paint)

• 1x Rolle für UV-Lötstopplack (UV solder mask roller)

• 1x UV-Aushärtungslampe (UV cure lamp)

• 10x Einseitige Rohleiterplatten / Single side PCB (10 x 15 cm)

• 10x Doppelseitige Rohleiterplatten / Double side PCB (10 x 15 cm)

• 2x 1/8 Zoll 60-Grad 0.1 mm V-Bit Fräser

• 2x 1/8 Zoll 30-Grad 0.2 mm V-Bit Fräser

• 2x Werkzeug zur Entfernung des Lötstopplacks (UV solder mask removal tool)

• 20x PCB-Fräs- und Bohrer-Bits (PCB milling / drilling bits)

• 20x Passstifte für die doppelseitige Bearbeitung (Double side machining dowel pin)

• 1000x Durchkontaktierungsnieten / Through hole rivet (0.2 mm - 1 mm)

Häufig gestellte Fragen (FAQ)

Benötige ich zum Fräsen von Leiterplatten eine spezielle Software? Nein, ein ständiger Softwarewechsel ist nicht nötig. Der mitgelieferte Konverter wandelt Ihre Gerber-Dateien bequem in CAD-Dateien um, sodass Sie Ihre gewohnte CAM-Software (wie z. B. VCarve Desktop) nutzen können.

Wie werden die Beschriftungen auf der Platine erzeugt? Die Beschriftungen (Silkscreen) können Sie ganz einfach gravieren, indem Sie das bereits in der Carvera eingebaute Laser-Modul verwenden. Der Laser brennt das Design hochpräzise in den zuvor aufgetragenen Lötstopplack.
