DropEffect XG Hot-End

DropEffect XG Hot-End – Schneller Düsenwechsel, kompakter Aufbau

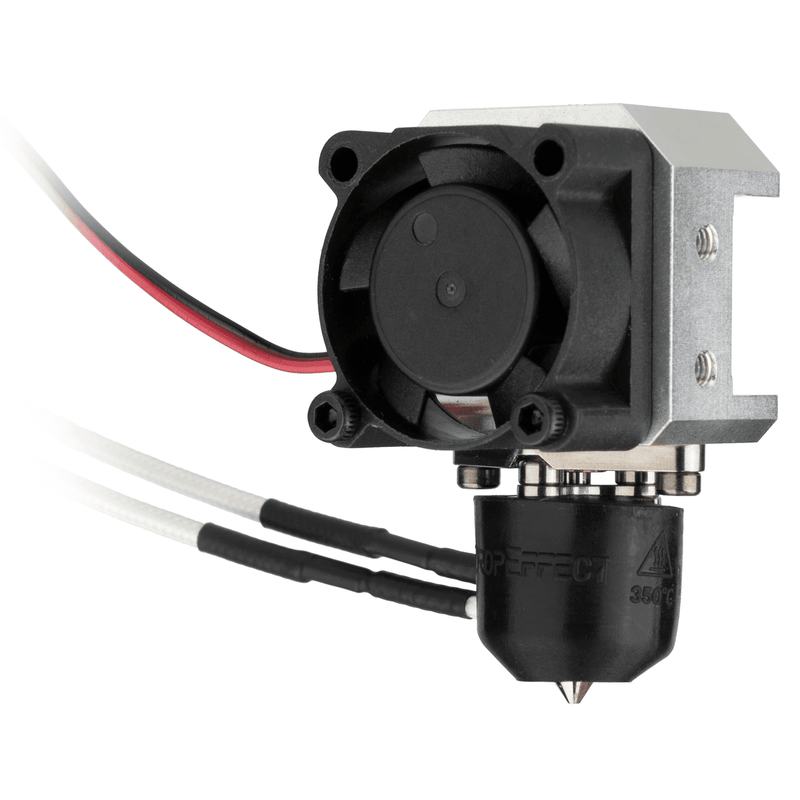

Das XG Hot-End ist eine komplette Hotend-Einheit mit Ringheizer, Keramikheizelement und getrennten Funktionen von Düse und Heatbreak. Es richtet sich an alle, die ihren Prusa, Creality oder Voron auf einen kompakten, wartungsfreundlichen Druckkopf umrüsten wollen. Der Fokus liegt auf sauberer Wärmeführung im Hotend und einem Düsenwechsel, der ohne Zerlegen des Druckkopfs auskommt.

Auf einen Blick – Deine Vorteile:

• Düsenwechsel einhändig: Die Düse sitzt auf einem M4-Gewinde und lässt sich ohne Gegenhalten tauschen – weniger Hantieren am heißen Druckkopf.
• Getrennte Aufgaben: Die Düse schmilzt das Filament, der Heatbreak sorgt für den scharfen Temperaturübergang – das reduziert Wärmekriechen im Filamentpfad.
• Materialmix mit Zweck: Kühlkörper aus Kupfer, Heatbreak und KC-Fixierung aus Titan, Rahmen aus Aluminium – gute Wärmeleitung dort, wo sie gebraucht wird, Trennung dort, wo sie stört.
• Sensor frei wählbar: Der Thermistor ist ebenfalls M4-verschraubt und gegen PT100 oder PT1000 tauschbar, die Kabelaustrittsposition ist in sechs Stufen wählbar.
• Leichter Druckkopf: Mit 105 g Gesamtgewicht bleibt die bewegte Masse gering – relevant bei hohen Beschleunigungen.

Ringheizer mit Keramikelement

Statt einer klassischen Heizpatrone im Heizblock arbeitet das XG mit einem Ringheizer aus kupfer-vernickeltem Material und Keramikheizung. Der Hersteller beziffert die Aufheizzeit auf 280 °C mit unter einer Minute.

Kinematische Kopplung zum Rahmen

Die kinematische Kopplung verbindet das Hotend steif mit dem Rahmen und hält gleichzeitig den Wärmeübergang gering. Für Wartung oder Reinigung lässt sich die Einheit samt Kühlkörper über nur zwei M2-Schrauben abnehmen; für das Bauteilkühlgebläse gibt es seitliche Befestigungspunkte am Rahmen.

Häufig gestellte Fragen (FAQ)

Auf welche Drucker passt das XG Hot-End?

Der Rahmen bietet mehrere Montageoptionen für Drucker wie Prusa, Creality und Voron. Prüfe vor dem Kauf, ob deine konkrete Trägerplatte bzw. dein Toolhead zu einer der Bohrbildvarianten passt.

Kann ich Standard-Düsen weiterverwenden?

Nein. Das XG nutzt ein neu ausgelegtes Düsendesign mit M4-Gewinde, das auf besseren Wärmeübergang und den einhändigen Wechsel ausgelegt ist. Plane passende Ersatzdüsen für dieses System ein.

Muss ich beim Düsentausch auch den Heatbreak wechseln?

Nein, Düse und Heatbreak sind funktional getrennte Bauteile. Bei Verschleiß oder einem Wechsel des Düsendurchmessers tauschst du nur die Düse.

Ist ein Lüfter enthalten?

Für die Kühlkörperkühlung ist ein kleiner, leiser 2510-Lüfter vorgesehen. Das Bauteilkühlgebläse wird separat seitlich am Rahmen montiert.
